ボアホールカメラ
ボアホールカメラは、主としてボーリング孔内の状況を観察するためのカメラです。同様の孔内観測システムとして、ボアホールテレビやボアホールスキャナー、ボアホールスコープという言い方をしているものもあります。
このボアホールカメラでは、孔内観察をもとに、以下のような地質調査～解析が可能となります。
- ダム
- 基盤岩の節理、亀裂、断層など不連続面の観測・評価、グラウト計画策定前の岩盤評価やグラウチング効果判定
- トンネル
- 老朽化トンネルのライニング背後の空洞や岩盤緩み状態の確認、新設トンネルの先行予知調査
- 地下空洞
- 地下空洞サイトの岩盤評価、掘削に伴う岩盤緩みの挙動モニタリング
- 斜面安定
- 切り取り斜面の岩盤緩み評価、地すべり地点の岩盤状態確認
- 地下ダム
- 地盤内の空隙の直視による貯水効率の定量的評価
- その他
- コンクリート構造物内部の点検、井戸内部の変状確認、道路路床構造の点検
ボアホールカメラの構造

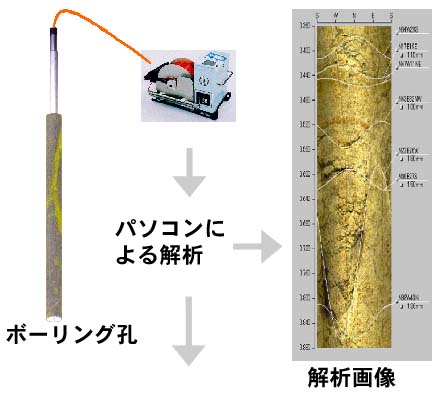

ボアホールカメラは、本体と360°展開型プローブから構成されています。
CCDカメラの下に円錐型のミラーがあり、ここに映された孔壁全周をカメラで撮影し、このデータがMO（光磁気ディスク）にディジタル記録される仕組みとなっています。

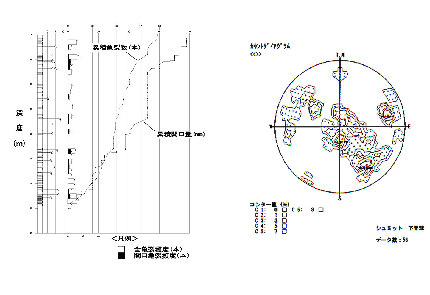

また、撮影と同時に、撮影された環状の映像は画像処理され、本体のモニタに展開画像が表示されます。このデータをパソコンにより処理することで、次に示すような解析結果を得ることができます。
- 解析画像
- 亀裂面シュミットネット
- 不連続面（亀裂面）一覧表
- 見掛け傾斜図
- 亀裂方向散布図
- 大円（シュミットネット上で亀裂の方向を輪切りに表現した物）
- ローズダイアグラム（一定方向に含まれる亀裂の割合を示したグラフ）
